Código para componentes e edifícios da estrutura de aço divididos

1. Código para aceitação da qualidade da construção da estrutura de aço Engenharia GB50205-2020

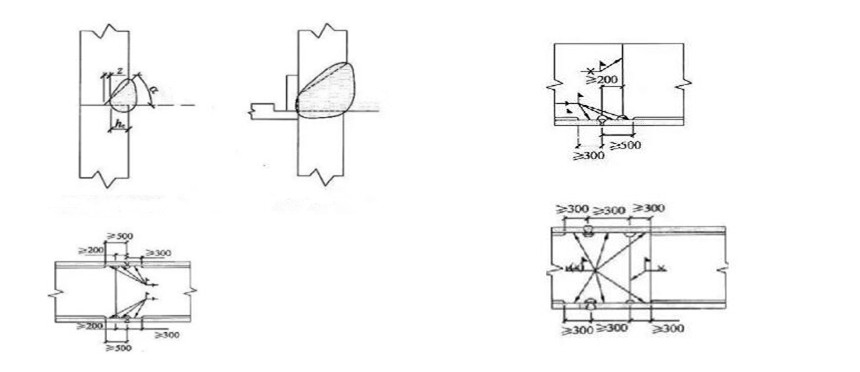

8.2.1 O espaçamento entre o flange e as juntas da web de Soldado aço H. não deve ser inferior a 200 mm. O comprimento de emenda da placa do flange não deve ser inferior a 2 vezes a largura da placa, a largura da Web empréstimos não deve ser inferior a 300 mm e o comprimento não deve ser inferior a 600 mm.

2. Código para construção da estrutura de aço Engenharia GB50755-2012

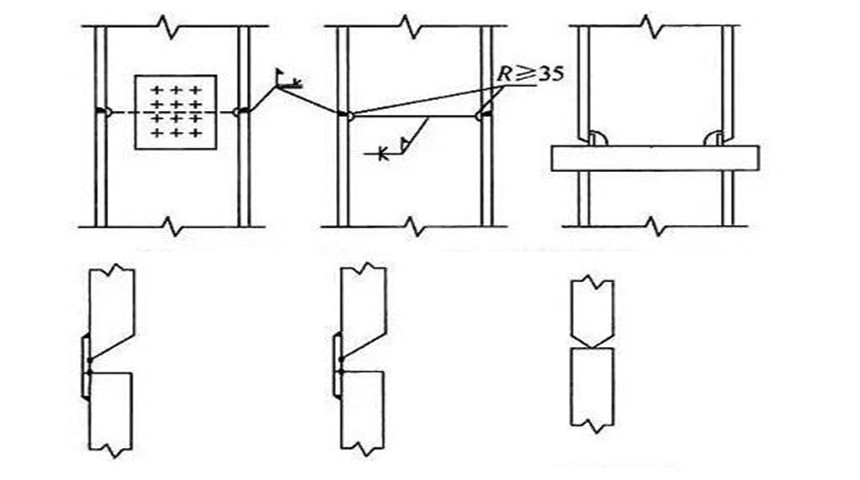

9.2.1 O espaçamento entre as juntas de costura do flange e as juntas de emenda da web do aço soldado em forma de H não deve ser inferior a 200 mm. O comprimento do flange não deve ser inferior a 600 mm; A largura da Web não deve ser inferior a 300 mm e o comprimento não deve ser inferior a 600 mm.

9.2.2 O comprimento de emenda do painel lateral do membro da caixa não deve ser inferior a 600 mm, o espaçamento entre os dois lados adjacentes não deve ser inferior a 200 mm, e a placa lateral não deve ser montada na direção da largura. Quando a largura excede 2400 mm, a largura mínima de emenda não deve ser inferior a 1/4 da largura da placa.

9.2.3 Quando não há requisitos especiais no design, o Aço laminado a quente Usados ​​para componentes secundários podem ser soldados com boca reta, e o comprimento de emenda não deve ser inferior a 600 mm.

9.2.4 Quando o tubo de aço estiver conectado, cada articulação deve ser uma junta e o menor comprimento deve atender às seguintes disposições:

1. Quando o diâmetro do tubo de aço for D 500 mm, não deve ser inferior a 500 mm;

2. Quando o diâmetro do tubo de aço é de 500 mm

3. Quando o diâmetro do tubo de aço é> 1000 mm, não deve ser inferior a 1000 mm;

4. Quando o tubo de aço for processado pelo modo de rolagem, pode haver várias juntas, mas o comprimento mais curto de conexão deve atender aos requisitos dos parágrafos 1 ~ 3.

9.2.5 Quando o tubo de aço é estendido, a solda longitudinal de juntas ou segmentos de tubo adjacente deve ser escalonada e a distância mínima (ao longo do comprimento do arco) não deve ser inferior a 5 vezes a espessura da parede do tubo de aço e deve não ser inferior a 200 mm.

9.2.6 A solda de emenda de componentes deve atender aos requisitos dos documentos de projeto. Quando não houver requisitos de projeto, a forte solda de bunda será adotada.

3. Código para soldagem da estrutura de aço GB50661-2011

5.1.5 O grau de qualidade da costura de solda deve ser selecionado de acordo com a importância, características de carga de estrutura de ferro, forma de solda, ambiente de trabalho e estado de estresse, de acordo com os seguintes princípios:

1. Nos componentes que suportam a carga dinâmica e precisam de verificação de fadiga, as juntas de solda que exigem forte conexão com o material base devem ser soldadas e o grau de qualidade deve atender às seguintes disposições:

1) A junta transversal da junta ou da combinação de bumbum em forma de T e a combinação angular com a força vertical ao comprimento da solda deve ser o nível 1 quando puxada e não deve ser inferior ao nível 2 quando sob pressão.

2) A junta longitudinal da bunda com a força paralela e a direção do comprimento da solda não devem ser inferiores ao nível 2.

3) A costura de trabalho do sistema de trabalho pesado (A6 ~ A8) e o sistema de trabalho intermediário com peso de elevação q 50t (A4 e A5) A articulação em forma de T entre a Web e a placa de flange superior e entre o acorde superior e a placa do nó da treliça do guindaste deve ser soldada. O formulário de solda deve ser uma combinação de bunda e ângulo, e o grau de qualidade não deve ser menor que o segundo grau.

2. Nos componentes que não precisam de verificação de fadiga, a solda de bunda forte com o material base deve ser soldada e o grau de qualidade não deve ser menor que o secundário quando puxado e não deve ser menor que o secundário quando sob pressão.

3. Para soldas de bunda de penetração parcial, usando soldas de canto ou soldas de combinação de bumbum e canto em forma de T e soldas de ângulo de volta, o nível de qualidade deve atender às seguintes disposições:

1) A estrutura que possui diretamente a carga dinâmica e precisa de verificação de fadiga e do feixe de guindaste com o peso de elevação do guindaste igual ou superior a 50T, vigas e pernas e outros nós importantes não devem ser inferiores ao segundo nível.

2) Outras estruturas podem ser o nível terciário.
