A integração de aberturas no piso em uma instalação de vários andares cria tensão estrutural imediata. Os requisitos operacionais exigem espaço para escadas, descidas de equipamentos, poços de HVAC e elevadores de carga. A integridade estrutural do edifício depende de sistemas de piso contínuo para gerir cargas pesadas e manter a estabilidade. Equilibrar essas necessidades concorrentes requer precisão e um profundo conhecimento da mecânica estrutural.
Penetrações não planejadas no piso apresentam um grave problema operacional. Cortar um piso sem supervisão da engenharia interrompe os caminhos de carga estabelecidos e compromete a ação do diafragma da laje. Isto introduz graves responsabilidades de segurança durante as fases de montagem e modernização. Um sistema de piso comprometido leva a falhas localizadas, deflexão excessiva e atrasos operacionais significativos.
Os gestores das instalações e os empreiteiros devem adotar uma estrutura sistemática. Avaliar modificações estruturais, selecionar técnicas de estrutura apropriadas e manter estrita conformidade com a segurança são etapas obrigatórias. A coordenação antecipada dos requisitos arquitetônicos com o detalhamento do aço primário garante que a instalação permaneça segura e totalmente operacional.
Continuidade Estrutural: As aberturas do piso devem ser projetadas para redistribuir as cargas sem exceder os limites de deflexão, muitas vezes exigindo acabamentos de vigas de aço suplementares, ângulos de borda ou escoramento temporário.
Sistemas legados versus sistemas modernos: edifícios industriais existentes podem utilizar plataformas metálicas compostas ou sistemas legados de arco de alvenaria segmentada com tirantes; ambos requerem abordagens de reforço distintas.
Considerações sobre carga dinâmica: Instalações que operam máquinas pesadas ou pontes rolantes exigem avaliação especializada para evitar fadiga e transferência de vibração em torno de diafragmas de piso comprometidos.
Mandatos de segurança rigorosos: A conformidade com os padrões de proteção contra quedas (por exemplo, OSHA e Cal/OSHA Título 8 Seção 1635) utilizando grades de proteção padrão, coberturas físicas ou sistemas compatíveis de Cone and Bar Barricade (CBB) não é negociável.
Coordenação Antecipada: A integração dos requisitos de abertura arquitetônica com o detalhamento do aço estrutural primário evita retrofits dispendiosos e tempo de inatividade operacional.

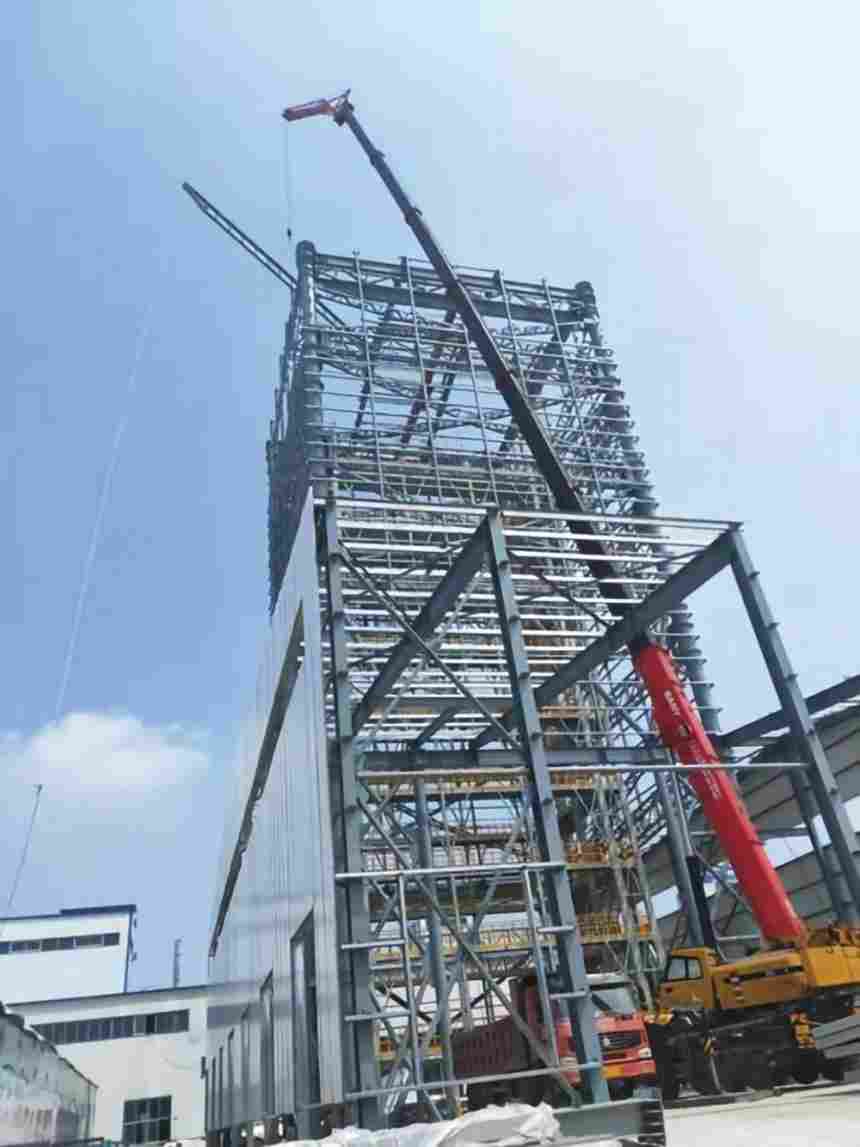

Definir uma abertura de piso bem-sucedida é o primeiro passo em qualquer projeto de modificação. Sucesso significa manter a integridade estrutural original do estrutura de aço industrial, alcançando zero incidentes de segurança durante a construção e garantindo zero interferência nos fluxos de trabalho operacionais contínuos. Qualquer penetração que não cumpra estes critérios representa uma falha na coordenação estrutural.
A principal preocupação ao criar aberturas é a interrupção da ação do diafragma. Pisos de concreto sobre metal atuam como um enorme diafragma horizontal. Este diafragma transfere cargas laterais, como vento ou forças sísmicas, para o sistema resistente à força lateral. A introdução de grandes aberturas nesta superfície contínua corta esses caminhos de carga. As demais seções do piso sofrem maior tensão, exigindo análise para garantir que não falhem sob pressão lateral.
As deflexões acumuladas apresentam outro risco, particularmente em zonas de pórticos sem pilares. A criação de grandes aberturas para elevadores de carga ou queda de equipamentos pesados em áreas amplas altera o comportamento do piso sob cargas de gravidade. Sem cálculos precisos de deflexão e reforço adequado, o piso ao redor da abertura cede. Esta deflexão acumulada danifica os acabamentos arquitetônicos, desalinha os trilhos-guia do elevador e cria superfícies irregulares que impedem o manuseio de materiais.
Avaliar a escala da penetração determina a resposta. Pequenas penetrações para tubulações hidráulicas ou conduítes elétricos têm um impacto mínimo na grade estrutural geral. Eles são acomodados com reforço localizado. As principais aberturas estruturais para escadas ou escotilhas de equipamentos exigem uma reformulação abrangente da estrutura circundante. Você deve comparar as dimensões da abertura proposta com a grade estrutural existente para determinar o nível de intervenção.
| Tipo de abertura | Tamanho típico | Impacto Estrutural | Reforço Necessário |
|---|---|---|---|
| Penetração de Tubo | Menos de 12 polegadas | Ruptura mínima do diafragma | Remendos de deck localizados ou pequenos ângulos de borda |
| Eixo HVAC | 12 a 48 polegadas | Alteração moderada do caminho de carga | Guarnição de vigas de aço e ângulos perimetrais |
| Elevador de carga | Mais de 48 polegadas | Separação severa do diafragma | Vigas completas, conexões de momento e escoramento |
Antes do início do corte, é obrigatória uma auditoria completa da rede estrutural existente ou planeada. Você mapeia as estruturas meticulosamente, concentrando-se na orientação, tamanho e espaçamento das vigas primárias e secundárias. A compreensão de como esses elementos interagem permite que os engenheiros determinem onde as aberturas podem ser colocadas com o mínimo de interrupção dos caminhos de carga existentes dentro do construção de fábrica de aço.
A tipologia de construção do tabuleiro influencia fortemente a estratégia de reforço. Os sistemas modernos utilizam configurações padrão de concreto sobre metal. Estes são simples de analisar e reforçar usando formas de aço padrão. Os sistemas legados exigem uma abordagem cautelosa. As configurações históricas apresentam arcos de alvenaria segmentados que se estendem entre vigas de aço adjacentes. Esses sistemas dependem inteiramente da ação do arco e de tirantes internos para resistir à tensão. Cortar um arco de alvenaria sem estabilização especializada e amarrações temporárias causa um colapso imediato da seção do piso.
Ao avaliar um Fábrica de aço de seção H, as características específicas de suporte de carga dos pilares e vigas ditam as opções de enquadramento. A orientação das almas e flanges da seção H determina onde as conexões podem ser feitas com segurança. Os engenheiros analisam como os novos membros da estrutura se fixam às seções H existentes, garantindo que as conexões suportam as forças de cisalhamento e momento transferidas sem sobrecarregar o aço original.
Realize um levantamento físico do local de abertura proposto para verificar as condições de construção em relação aos desenhos existentes.
Identifique a bitola e o perfil exatos da plataforma metálica existente.
Localize todas as vigas primárias, vigas secundárias e conexões existentes dentro de um raio de 20 pés do corte proposto.
Realize testes não destrutivos para localizar conduítes embutidos ou cabos de pós-tensão dentro da laje de concreto.
Calcule a capacidade necessária das novas vigas principais com base nas cargas permanentes e dinâmicas redistribuídas.
O recálculo de cargas é um requisito de engenharia não negociável. Você leva em conta as cargas permanentes localizadas introduzidas pelo novo aço da estrutura, ângulos de borda e meios-fios de concreto. Você recalcula as cargas dinâmicas com base no tráfego esperado de pedestres ou equipamentos em torno do perímetro da nova abertura. Estas cargas recalculadas garantem que as vigas adjacentes intactas tenham capacidade para suportar o sistema de piso modificado.
Enquadrar uma abertura com segurança requer intervenções estruturais específicas. O objetivo principal é redirecionar as cargas que teriam sido suportadas pela seção de piso removida para os membros estruturais adjacentes e intactos. Isto é conseguido através de uma combinação de estrutura suplementar, suporte de borda e design de conexão cuidadoso.
A aplicação técnica mais comum envolve a adição de vigas de aço para aberturas verticais e a utilização de ângulos estruturais de aço nas bordas. A guarnição da viga de aço atua como um cabeçalho, abrangendo entre as vigas ou vigas existentes para enquadrar o novo vazio. Os ângulos estruturais de aço são soldados ou aparafusados em torno do perímetro da plataforma de corte. Esses ângulos suportam as bordas cortadas da plataforma metálica e transferem as cargas verticais diretamente para as novas vigas principais e para a estrutura intacta adjacente.
O escoramento temporário é necessário durante o processo de corte e enquadramento para grandes aberturas. Uma matriz de decisão rigorosa determina quando o escoramento é necessário para evitar o colapso localizado ou a deformação permanente do tabuleiro antes que o novo aço seja totalmente instalado. Em zonas de estrutura sem pilares, as deflexões acumuladas em torno de grandes aberturas exigem cálculos abrangentes de carga em terra. O escoramento suporta o peso próprio do piso e as cargas móveis da construção até que as novas ligações estruturais estejam completas e suportem totalmente a carga.
Reforçando um oficina de aço com guindaste operações requerem avaliação especializada. As pontes rolantes introduzem cargas dinâmicas únicas e vibrações significativas na estrutura do edifício. As aberturas no piso nesses ambientes prejudicam a capacidade do diafragma de amortecer essas forças. A estrutura em torno da abertura requer conexões de momento melhoradas e detalhes resistentes à fadiga. Isto evita a propagação de fissuras induzida por vibração perto dos cantos da abertura e garante a estabilidade a longo prazo do sistema de piso sob tensão dinâmica.
O cenário regulatório que rege as aberturas de piso é rigoroso. A OSHA federal e as autoridades regionais, como Cal/OSHA Título 8 Seção 1635, exigem protocolos de proteção rigorosos para pisos com laterais abertas, buracos no piso e aberturas durante a fase de montagem de aço. O não cumprimento destas normas acarreta sanções severas e coloca os trabalhadores em risco imediato de quedas fatais.
Os sistemas de proteção física são a principal defesa contra riscos de queda. Os sistemas de guarda-corpo padrão devem ser implementados para qualquer abertura no piso que esteja 4 pés ou mais acima dos níveis inferiores adjacentes. Um sistema de guarda-corpo compatível consiste em um trilho superior, um trilho intermediário e um rodapé para evitar que ferramentas e materiais caiam sobre os trabalhadores abaixo. Esses trilhos devem suportar requisitos específicos de força lateral sem falhas.
Podem ser utilizados sistemas Cone and Bar Barricade (CBB), desde que atendam a rígidos padrões de conformidade. Os regulamentos determinam que os cones devem ser firmemente conectados uns aos outros por meio de barras rígidas. Estes sistemas devem ser mantidos a distâncias máximas e mínimas reguladas em torno da abertura do piso para garantir que proporcionam uma barreira visual e física eficaz. Quando as aberturas são deixadas sem vigilância pelo pessoal de montagem de aço, as coberturas físicas tornam-se obrigatórias. Essas coberturas devem ser seguras, com capacidade de carga adequada para suportar pelo menos o dobro do peso dos funcionários, equipamentos e materiais que possam ser impostos a elas, e claramente marcadas com a palavra "HOLE" ou "COVER".
Os riscos de implementação associados às aberturas no piso são substanciais. Aberturas não vigiadas e mal protegidas representam enormes riscos de responsabilidade. Os protocolos operacionais devem ser rigorosamente aplicados quando o pessoal de montagem de aço estiver trabalhando ativamente na zona. Isto inclui procedimentos de amarração obrigatórios, zonas de acesso restrito e monitoramento contínuo de segurança para garantir que nenhum trabalhador seja exposto a uma borda desprotegida em nenhum momento.
A coordenação de aberturas de piso envolve riscos de execução significativos, principalmente relacionados ao sequenciamento do trabalho. Um grande risco é o corte faseado versus a sequência de reforço estrutural. Se um empreiteiro cortar o piso ou cortar tirantes históricos antes que a estrutura de aço suplementar seja totalmente soldada, aparafusada e inspecionada, o piso desabará. A integridade estrutural fica comprometida no momento em que o tabuleiro contínuo é rompido.
Para mitigar esse risco, os gerentes de projeto estabelecem uma sequência estrita de operações. Esta sequência determina que todo o reforço, instalação da plataforma e escoramento temporário precedem qualquer demolição ou corte estrutural. Os novos caminhos de carga devem ser totalmente estabelecidos e verificados por um engenheiro antes que os caminhos de carga antigos sejam removidos. Isso garante estabilidade contínua durante todo o processo de modificação.
Gerenciar compensações entre custos iniciais e tempo de inatividade operacional é outro fator. Existe uma compensação conceitual entre investir na coordenação BIM 3D durante a fase de projeto e lidar com as consequências posteriormente. A utilização do BIM permite que os engenheiros detectem aberturas arquitetônicas contra a grade estrutural antes que qualquer aço seja fabricado. Embora isso exija um investimento inicial, evita os custos exponenciais e o enorme tempo de inatividade das instalações associado à adaptação de aberturas em uma laje existente e totalmente vazada dentro de um Oficina de Estrutura de Aço.
Inicie uma auditoria estrutural abrangente da instalação para mapear caminhos de carga e tipologias de convés existentes.
Execute uma revisão de detecção de interferências 3D usando software BIM antes de aprovar qualquer penetração de piso arquitetônico.
Contrate um engenheiro estrutural licenciado para calcular a estrutura suplementar necessária e projetar conexões resistentes à fadiga.
Estabelecer e aplicar uma sequência estrita de operações onde todos os escoramentos e reforços precedem qualquer corte do convés.
R: O escoramento temporário é necessário ao criar grandes aberturas, como para elevadores, especialmente em zonas de estrutura sem pilares. Evita deflexões acumuladas e colapso localizado enquanto o tabuleiro é cortado e antes que a nova estrutura de aço suplementar esteja totalmente instalada e seja capaz de suportar as cargas redistribuídas.
R: As aberturas no piso cortam o tabuleiro contínuo de concreto sobre metal, interrompendo a capacidade do diafragma horizontal de transferir cargas laterais para o sistema de resistência à força lateral. Esta interrupção requer reforço nas bordas, como cantoneiras de aço ou escoras de arrasto, para restaurar a continuidade do caminho de carga.
R: Cal/OSHA Título 8 Seção 1635 exige que as aberturas do piso sejam protegidas por grades de proteção padrão, um sistema compatível de Cone and Bar Barricade (CBB) com cones firmemente conectados em distâncias específicas ou coberturas físicas seguras e com capacidade de carga quando não supervisionadas por pessoal de montagem.
R: Você não pode cortar vigas de aço existentes sem aprovação absoluta da engenharia. O corte das vigas destrói a sua capacidade de carga. Você deve primeiro instalar vigas principais projetadas para redistribuir as cargas para vigas ou vigas adjacentes intactas antes que qualquer corte ocorra.
R: O acabamento da viga de aço consiste em membros estruturais de aço suplementares instalados para enquadrar a abertura vertical. Combinado com ângulos de aço soldados ao redor das bordas cortadas, o acabamento suporta a plataforma metálica cortada e transfere as cargas verticais e mortas para a estrutura primária adjacente.
R: As pontes rolantes introduzem cargas dinâmicas e vibrações que causam fadiga na estrutura de aço. As aberturas no piso prejudicam a capacidade do piso de amortecer essas vibrações, necessitando de conexões de momento de serviço pesado e detalhes resistentes à fadiga para evitar a propagação de trincas nos cantos da abertura.
R: Os arcos de alvenaria segmentados legados contam com a ação do arco e tirantes internos para estabilidade. Antes de cortar, você protege a ação do arco estrutural instalando amarrações temporárias e estruturas externas de aço para manter a resistência à tensão; caso contrário, perturbar a alvenaria provoca um colapso imediato.
