Tratar utilidades mecânicas, elétricas, hidráulicas e de processo como uma reflexão tardia na construção industrial introduz graves riscos financeiros e operacionais. Quando o roteamento da concessionária é adiado até os estágios finais de um projeto, os proprietários das instalações enfrentam os altos custos de modernização estrutural, integridade do edifício comprometida e cronogramas de comissionamento significativamente atrasados. As instalações industriais exigem o roteamento de linhas de serviços públicos pesadas, dinâmicas e perigosas – como vapor de alta pressão, ar comprimido, energia de alta tensão e tubulações químicas. Forçar estes sistemas complexos através de uma estrutura estrutural rígida sem coordenação antecipada compromete os limites de carga e perturba a eficiência do fluxo de trabalho.
A coordenação bem-sucedida das concessionárias exige a integração do planejamento espacial, do gerenciamento de carga e da detecção de conflitos diretamente na fase primária de engenharia estrutural, muito antes do início da fabricação do aço. Ao abordar os requisitos de serviços públicos juntamente com o projeto estrutural inicial, as equipes de engenharia projetam caminhos de carga apropriados, designam corredores de rotas claros e eliminam conflitos espaciais. Esta abordagem proativa garante que a instalação opere com segurança, acomode equipamentos pesados sem tensão estrutural e mantenha a flexibilidade necessária para futuras expansões de produção.
A integração inicial do BIM não é negociável: a utilização de modelagem 3D para detecção de conflitos entre aço estrutural e corredores de serviços públicos evita modificações dispendiosas no local.
As margens de carga estrutural devem levar em conta a tensão dinâmica dos serviços públicos: Os racks de tubos e os serviços públicos suspensos introduzem cargas mortas, vivas e de expansão térmica que devem ser calculadas no projeto da estrutura primária.
As folgas do guindaste determinam o roteamento aéreo: Em instalações que utilizam manuseio de materiais pesados, as vias de serviços públicos devem ser estritamente segregadas dos envelopes operacionais do guindaste para garantir a segurança e a conformidade.
A escalabilidade requer corredores de utilidades dedicados: Projetar com excesso de capacidade de 20 a 30% em racks de tubos e valas subterrâneas evita futuros gargalos operacionais.
A coordenação eficaz de serviços públicos começa muito antes da construção da primeira coluna de aço. A avaliação e autorização do local de pré-construção constituem a base para todas as decisões de roteamento subsequentes. As equipes de engenharia realizam levantamentos minuciosos do solo usando Radar de Penetração no Solo (GPR) e técnicas de perfuração para marcar linhas de serviços subterrâneos existentes. Eles planejam rotas de acesso seguras para equipamentos de construção pesada e garantem licenças municipais antes do início da concretagem da fundação. A falta de mapeamento da infra-estrutura subterrânea existente leva à ruptura das redes de água ou à interrupção da alimentação eléctrica durante a escavação, paralisando totalmente a construção e incorrendo em enormes custos de remediação.
Definir o escopo exato das utilidades industriais é a próxima fase. Um moderno construção de fábrica de aço requer uma rede complexa de sistemas para funcionar. Isso normalmente inclui distribuição de energia elétrica trifásica de 480 V, dutos HVAC para serviços pesados, linhas de ar comprimido operando a 120 PSI ou superior, alimentações de água de processo resfriada, vapor de alta pressão, drenagem industrial, sistemas de coleta de poeira e controles de automação de baixa tensão. Cada um desses sistemas possui características físicas, perfis de peso e requisitos de segurança distintos que determinam onde eles podem ser encaminhados com segurança dentro da instalação.
Definimos uma coordenação bem-sucedida através de critérios rigorosos e mensuráveis. Quando esses critérios são atendidos, a instalação opera sem problemas desde o primeiro dia, sem exigir modificações em campo.
Zero conflitos estruturais durante a instalação de elementos de aço primários e secundários.
Rotas otimizadas de manuseio de materiais que permanecem desobstruídas por tubos suspensos ou quedas de conduítes.
Pontos de manutenção altamente acessíveis para engenheiros de instalações, eliminando a necessidade de entrada em espaços confinados sempre que possível.
Aderência total aos códigos de segurança locais e internacionais relativos à segregação de materiais perigosos.
O custo do desalinhamento é alto. O mau planejamento força os empreiteiros no local a fazer modificações não autorizadas no campo, como fazer furos nas almas das vigas de suporte primárias para passar os tubos. Isto destrói a integridade estrutural da estrutura de aço e anula as garantias de engenharia. Os menus suspensos de serviços públicos mal posicionados obstruem os caminhos das empilhadeiras, criando gargalos permanentes no fluxo de trabalho e aumentando o risco de colisões de veículos com infraestruturas elétricas ou químicas energizadas.

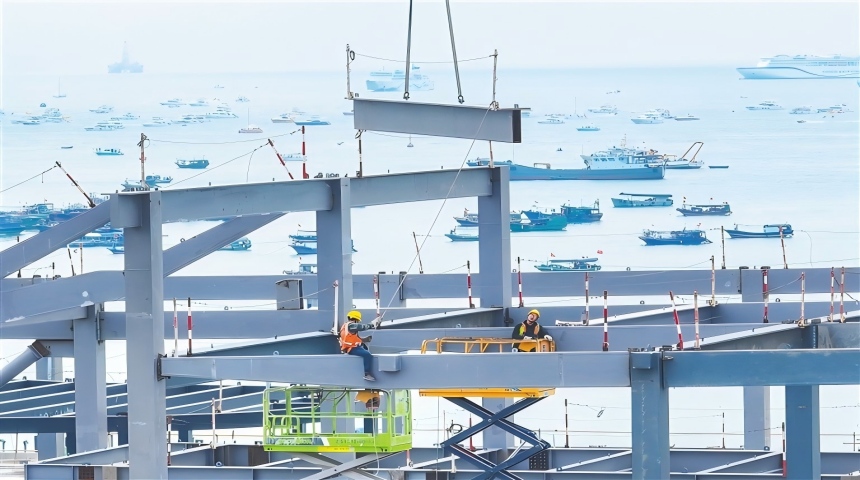

A base do roteamento de serviços públicos está no layout estrutural primário. A otimização da grade de colunas determina os caminhos disponíveis tanto para os principais coletores de serviços públicos quanto para os ramais secundários. O espaçamento e a disposição das colunas primárias determinam até que ponto os tubos utilitários devem se estender sem suporte. Uma grade de colunas mais larga, como um espaçamento de baias de 50 pés, oferece mais espaço aberto para fabricação, mas requer vigas de aço mais pesadas e profundas para suportar a maior extensão dos racks de tubos utilitários. Esse layout de grade influencia diretamente a eficiência do fluxo de trabalho, o posicionamento dos equipamentos e a velocidade de manuseio de materiais junto com o roteamento da concessionária.
A integração de racks de tubos e estruturas de suporte requer a engenharia de rodovias estruturais primárias dedicadas para concessionárias. Os padrões da indústria ditam uma hierarquia vertical estrita dentro desses racks para tubos. Linhas de serviços públicos mais leves, como bandejas de cabos elétricos e tubulações de ar comprimido de pequeno diâmetro, são organizadas nas camadas superiores. Linhas de processo mais pesadas, tubos cheios de líquido de grande diâmetro e alimentações de produtos químicos perigosos são protegidos nas camadas inferiores. Essa hierarquia abaixa o centro de gravidade do rack e garante que qualquer possível vazamento de líquido não pingue nos conduítes elétricos. Separar as linhas de processo das linhas de serviços públicos padrão é um requisito fundamental de segurança aplicado pelo Código Elétrico Nacional (NEC) e outros órgãos reguladores.
Calculando capacidades de carga em um Fábrica de aço de seção H envolve matemática estrutural complexa. Colunas e vigas de seção H são altamente eficientes no transporte de cargas verticais, mas a introdução de tubos pesados cheios de líquido acrescenta cargas permanentes significativas que devem ser levadas em conta durante o detalhamento inicial do aço. Os flanges e almas das seções H devem ser dimensionados para evitar deflexão sob o peso contínuo destes sistemas suspensos. Os engenheiros não podem simplesmente pendurar milhares de quilos de tubos de aço Schedule 40 cheios de água em terças de telhado padrão; as cargas devem ser transferidas para os pórticos rígidos primários.
Além das cargas mortas estáticas, os engenheiros calculam as cargas dinâmicas. O equipamento HVAC introduz vibração mecânica contínua na estrutura de aço, o que causa fadiga nos parafusos de conexão ao longo do tempo. Os sistemas de encanamento sofrem efeitos de golpe de aríete – picos repentinos de pressão que criam violentos abalos físicos na rede de tubulação. Os tubos de vapor sofrem expansão e contração térmica extremas, exigindo circuitos de expansão projetados e suportes deslizantes que transferem forças laterais para a estrutura de aço primária sem causar flambagem ou cisalhamento das vigas.
Classificações de carga de serviços públicos e impactos estruturais
| Tipo de carga | Exemplos de fontes | Impacto Estrutural | Mitigação de Engenharia |
|---|---|---|---|
| Carga morta estática | Tubos cheios de líquido, caminhos de cabos pesados, válvulas de ferro fundido | Força descendente contínua causando deflexão do feixe | Ampliação de vigas primárias de seção H, reduzindo distâncias entre apoios |
| Carga de vibração dinâmica | Compressores de ar, unidades HVAC de telhado, bombas pesadas | Tensão cíclica levando à fadiga do parafuso e rachaduras na solda | Instalação de almofadas de isolamento de neoprene, suportes de mola e suporte contra oscilação |
| Carga de Expansão Térmica | Linhas de vapor de alta pressão, redes de água quente | Forças de impulso laterais à medida que os tubos se alongam e contraem | Projetando loops de expansão, utilizando sapatas de tubo deslizantes em racks de aço estrutural |
| Carga ao vivo | Pessoal de manutenção nas passarelas, acumulação de neve no telhado | Peso variável que muda com base em fatores ambientais ou operacionais | Aplicando fatores de segurança aos cálculos de carga, reforçando as ligações da plataforma de acesso |
A integração de equipamentos aéreos de movimentação de materiais introduz limitações espaciais estritas. Os requisitos de espaço livre para pontes rolantes ditam toda a estratégia de roteamento de serviços públicos de nível superior em um oficina de aço com guindaste operações. Os engenheiros estabelecem zonas absolutas de “proteção” acima, abaixo e diretamente adjacentes às vigas da pista do guindaste. O envelope operacional do guindaste inclui a altura máxima da talha, a oscilação lateral das cargas suspensas e o acesso de manutenção necessário para a ponte do guindaste. Os serviços públicos encaminhados demasiado perto destas zonas correm o risco de colisões catastróficas durante as operações diárias de elevação. As diretrizes da OSHA e CMAA exigem folgas verticais e horizontais específicas que não podem ser comprometidas.
Proteger as quedas de serviços públicos da logística terrestre é igualmente crítica. As linhas de serviços públicos devem eventualmente descer do teto para se conectarem às máquinas no nível do solo. A coordenação dessas quedas verticais em torno de zonas de armazém, docas de carga e rotas de empilhadeiras requer um planejamento preciso. Menus suspensos de utilitários mal posicionados criam graves riscos de colisão. Para proteger esta infraestrutura contra ataques de veículos, os engenheiros utilizam rotas estratégicas que envolvem colunas. Eles colocam tubos verticais diretamente contra a alma de pesadas colunas H, escondendo efetivamente os tubos dentro do perfil do aço. Para quedas expostas, os empreiteiros instalam cabeços de impacto de aço Schedule 80 para serviços pesados, ancorados profundamente na laje de concreto.
O roteamento seguro de energia e controles em torno de equipamentos em movimento requer hardware especializado. A fonte de alimentação do próprio guindaste é gerenciada por meio de sistemas festoon ou barras condutoras rígidas paralelas às vigas da pista. As concessionárias de toda a instalação devem permanecer isoladas com segurança dessas cargas elétricas móveis. É necessário isolar os controles de automação de baixa tensão e os cabos de dados das alimentações elétricas de alta tensão. Operá-los em paralelo sem separação física adequada induz interferência eletromagnética (EMI), que corrompe os sinais de dados e interrompe os processos de fabricação automatizados. Os engenheiros determinam que as linhas de dados e de energia se cruzem em ângulos de 90 graus, caso tenham que se cruzar.
A mitigação de vibrações é um requisito de engenharia especializado em construções de guindastes. A vibração estrutural causada pela partida, parada e deslocamento de pontes rolantes pesadas é transferida diretamente através da estrutura de aço para linhas de serviços públicos suspensas. As braçadeiras rígidas padrão para tubos falham sob carga cíclica contínua, causando ruptura de tubos e paralisação da instalação. Os engenheiros especificam equipamentos de montagem com isolamento de vibração, como suportes de mola, almofadas de neoprene e suportes oscilantes, para evitar falhas por fadiga nas juntas dos tubos e garantir que a rede de serviços públicos permaneça segura durante operações industriais pesadas.
Determinar se as utilidades devem ser encaminhadas abaixo da laje ou suspensas na estrutura do telhado envolve compromissos de engenharia significativos. Cada método apresenta vantagens e realidades de implementação distintas que impactam os prazos de construção, as cargas estruturais e o acesso à manutenção a longo prazo.
Comparação de estratégias de roteamento
| Estratégia de Roteamento | Tipos de utilitários ideais | Vantagens Primárias | Principais desvantagens |
|---|---|---|---|
| Valas subterrâneas | Drenagem pesada, alimentações de alta tensão, produtos químicos perigosos | Impacto zero em cargas estruturais suspensas, estética limpa do chão de fábrica | Altamente inflexível depois que o concreto é derramado, acesso de manutenção complexo e caro |
| Suspensão suspensa | Ar comprimido, HVAC, vapor, cabos de dados, água de processo | Fácil inspeção visual, altamente modular para modificações futuras | Aumenta a tensão estrutural na estrutura de aço, requer uma coordenação rigorosa da folga do guindaste |
A abertura de valas subterrâneas e a coordenação da fundação exigem a finalização dos layouts das utilidades antes da concretagem da laje de concreto. Esta estratégia é altamente eficaz para drenagem industrial pesada, alimentações elétricas permanentes de alta tensão encerradas em bancos de dutos de concreto e produtos químicos de processo específicos que representam um risco grave se vazarem de cima. Os riscos são substanciais. Depois que o concreto cura, o layout da utilidade é permanentemente corrigido. Quaisquer modificações futuras exigirão corte destrutivo de concreto, abertura de valas e novo vazamento. As valas profundas devem ser projetadas cuidadosamente para evitar minar as fundações estruturais primárias. O acesso a tubulações subterrâneas para manutenção de rotina requer protocolos de entrada em espaços confinados, aumentando os custos operacionais.
Os sistemas suspensos aéreos utilizam a treliça do telhado ou a estrutura de aço secundária para transportar a rede de serviços públicos. Este é o método preferido para direcionar ar comprimido, água de processo e bandejas elétricas mais leves. O principal benefício do roteamento aéreo é a acessibilidade; as equipes de manutenção inspecionam, reparam ou atualizam linhas usando elevadores aéreos padrão sem interromper o chão de fábrica. A principal desvantagem é o aumento da tensão estrutural colocada sobre o estrutura de aço industrial. A estrutura do telhado deve ser aumentada para suportar o peso combinado dos serviços públicos, cargas de neve e elevação do vento, aumentando a tonelagem inicial e o custo da estrutura de aço. Os engenheiros costumam utilizar a corda inferior das treliças do telhado para suportar essas cargas, exigindo cálculos precisos de carga pontual.
A construção industrial moderna depende fortemente da tecnologia digital twin para evitar conflitos físicos no local de trabalho. A detecção de conflitos usando Building Information Modeling (BIM) permite que engenheiros estruturais sobreponham esquemas utilitários 3D detalhados diretamente no modelo de fabricação de aço. Algoritmos de software verificam automaticamente o modelo combinado para identificar conflitos espaciais, como um duto HVAC de 12 polegadas que se cruza com uma travessa primária de aço ou uma bandeja de cabos violando uma zona livre de guindaste. A resolução desses conflitos praticamente antes do aço ser cortado e soldado elimina a necessidade de modificações de campo caras e demoradas e garante que cada penetração do tubo seja projetada e reforçada na fábrica.
A integração de racks de suporte de utilidades pré-fabricados representa uma grande mudança em direção à fabricação fora do local (OSM). Em vez de montar redes de tubulação complexas peça por peça em altitudes elevadas, seções inteiras de racks utilitários são construídas, soldadas e testadas em um ambiente de fábrica controlado. Esses módulos são então enviados para o local e içados até a posição como unidades completas. Este método reduz os riscos de trabalho em altura e acelera o cronograma de instalação.
A implementação do OSM requer uma coordenação rigorosa. As equipes de engenharia calculam o dimensionamento do transporte para garantir que os módulos caibam em reboques-plataforma padrão e cumpram as restrições de largura da rodovia. A engenharia do ponto de içamento é obrigatória; os racks devem ser projetados com barras espaçadoras e alças de elevação projetadas para suportar o esforço de serem içados por guindastes sem dobrar ou quebrar tubos internos. O planejamento da rota de acesso para equipamentos de instalação deve ser finalizado antecipadamente, garantindo que os guindastes tenham o alcance e o espaço necessários para manobrar os módulos no oficina de estrutura metálica. A integração desses módulos pré-fabricados acelera os prazos gerais do projeto e melhora drasticamente o controle de qualidade das soldas utilitárias.
O projeto de utilidade industrial deve aderir a códigos de segurança rígidos relativos à segregação de linhas perigosas. As lentes de avaliação padrão da indústria exigem a separação física de sistemas incompatíveis. As linhas de gás combustível nunca devem compartilhar um corredor confinado com cabos elétricos de alta tensão devido ao risco de arcos elétricos desencadearem uma explosão. As redes de água de alta capacidade devem ser instaladas abaixo e longe de quadros elétricos críticos para evitar curtos-circuitos catastróficos no caso de ruptura de tubulação. A segregação adequada garante que falhas localizadas não se transformem em desastres em toda a instalação. Em ambientes de Classe I, Divisão 2, são legalmente exigidos acessórios à prova de explosão e distâncias de roteamento rigorosas.
As autorizações de acessibilidade e manutenção são requisitos de segurança inegociáveis. Projetar passarelas, plataformas de acesso e zonas livres seguras em torno de cruzamentos críticos de serviços públicos permite que o pessoal de manutenção realize inspeções de rotina com segurança. Estas plataformas devem ser projetadas para se fixarem à estrutura primária de aço sem obstruir as operações no chão de fábrica ou reduzir a altura livre necessária para o tráfego de empilhadeiras. A OSHA e os padrões de segurança internacionais determinam alturas específicas de grades, tipos de grades, rodapés e capacidades de carga para esses pontos de acesso de manutenção. Os engenheiros devem calcular a carga móvel de vários trabalhadores e suas ferramentas que ocupam essas plataformas simultaneamente.
Projetar para expansão de capacidade transforma a coordenação de serviços públicos de um custo de construção em um investimento estratégico. As instalações industriais raramente mantêm o mesmo layout de produção durante toda a sua vida útil. Enquadrar a decisão de engenharia excessiva de suportes de serviços públicos permite que a instalação se adapte às demandas do mercado. Deixar espaço físico em racks de tubos suspensos e projetar o aço primário com um buffer de carga de 15 a 20% permite que os proprietários das instalações adicionem novas linhas de produção, atualizem sistemas HVAC ou instalem tubulações de processo mais pesadas no futuro, sem exigir um edifício completamente novo ou reforços estruturais caros. A instalação de tês flangeados vazios nos coletores principais e a instalação de conduítes sobressalentes durante a construção inicial economizam centenas de milhares de dólares durante futuras fases de expansão.
A coordenação de serviços públicos é um requisito fundamental da engenharia estrutural que determina a viabilidade, segurança e eficiência da instalação a longo prazo. Forçar linhas de serviços públicos pesadas, vibrantes e perigosas em uma estrutura de aço que não foi projetada para suportá-las leva à fadiga estrutural, gargalos operacionais e graves riscos de segurança. A integração do planejamento espacial das concessionárias e do gerenciamento de carga na fase inicial de detalhamento do aço garante uma instalação perfeita e um ambiente industrial robusto.
Ao selecionar parceiros de fabricação, os gerentes de compras e projetos avaliam os fornecedores de construção em aço com base em suas capacidades técnicas. Priorize fabricantes com experiência interna em detecção de conflitos BIM, um histórico comprovado de engenharia de carga dinâmica e uma vontade demonstrada de colaborar diretamente com empreiteiros MEP durante as fases iniciais de elaboração.
Para garantir uma execução bem-sucedida do projeto, siga as seguintes etapas:
Inicie uma avaliação abrangente da carga de serviços públicos com seus engenheiros MEP antes de finalizar a tonelagem de aço estrutural.
Solicite um modelo preliminar de detecção de conflitos 3D ao fabricante de aço para verificar todas as folgas dos guindastes e corredores de serviços públicos.
Estabeleça uma hierarquia vertical rigorosa para racks de tubos e exija a segregação física de linhas de processos perigosos das concessionárias elétricas padrão.
Projete um buffer de carga mínimo de 15% nas treliças primárias do telhado e nas grades das colunas para acomodar futuras expansões de produção.
R: O cálculo de cargas estruturais requer a combinação das cargas permanentes estáticas dos tubos, conduítes e bandejas de suporte com as cargas dinâmicas dos fluidos ou gases internos. Os engenheiros também devem levar em consideração as cargas dinâmicas, que incluem a expansão térmica de linhas de vapor de alta temperatura, picos de pressão de golpe de aríete em encanamentos e vibração mecânica contínua de equipamentos HVAC.
R: Sim, mas apenas sob estritas limitações de engenharia. As penetrações através da alma de uma viga de aço devem ser pré-projetadas, calculadas com precisão para tensão de cisalhamento e reforçadas com placas de aço durante a fabricação na fábrica. O corte não autorizado de almas de vigas por empreiteiros no local compromete gravemente a integridade estrutural e é estritamente proibido.
R: As autorizações são ditadas pelas diretrizes da OSHA e CMAA. Normalmente, é necessária uma folga vertical mínima de 3 a 6 polegadas acima do ponto mais alto do guindaste, com folgas laterais de pelo menos 2 a 3 polegadas das vigas da pista. As linhas elétricas de alta tensão exigem zonas de proteção significativamente maiores para evitar arcos elétricos.
R: O Building Information Modeling (BIM) é essencial para a detecção precisa de conflitos. Ao sobrepor esquemas utilitários 3D ao detalhamento do aço estrutural, os engenheiros identificam visualmente e resolvem conflitos espaciais antes do início da fabricação. Isso evita retrabalhos dispendiosos no local, garante detalhes precisos da fabricação e acelera o cronograma geral de construção.
R: A escolha depende do tipo de utilidade. A abertura de valas subterrâneas é melhor para drenagem pesada, alimentações permanentes de alta tensão e produtos químicos perigosos, embora falte flexibilidade. O roteamento aéreo é preferido para linhas de processo de ar comprimido, vapor e de fácil manutenção, oferecendo alta flexibilidade, mas exigindo que a estrutura de aço suporte cargas suspensas mais pesadas.
