O ponto de falha mais comum no projeto de instalações de aviação não é a estrutura primária em si, mas o sub-cálculo das forças dinâmicas e estáticas exercidas por portas maciças de vão livre. Os proprietários e engenheiros das instalações devem preencher a lacuna entre os requisitos arquitetónicos, tais como vãos amplos e tipos de portas específicos, e as realidades estruturais. Deixar de levar em conta cargas específicas da porta resulta em emperramento operacional, fadiga estrutural ou falha catastrófica sob eventos climáticos extremos.
Projetar uma instalação resiliente requer tratar o sistema de porta e a estrutura primária como uma unidade estrutural única e interdependente. Este guia detalha as cargas permanentes, vivas, ambientais e operacionais exatas que devem ser calculadas para garantir a integridade estrutural e a conformidade com o código. Você aprenderá como diferentes mecanismos de porta transferem peso e tensão do vento, por que limites rígidos de deflexão não são negociáveis e como alinhar a envolvente do seu edifício com as demandas mecânicas das portas do seu hangar.
Dependência do caminho de carga: A escolha entre os cinco tipos principais de porta (deslizante, dupla, hidráulica, elevação vertical e tecido) altera fundamentalmente a forma como o peso e a tensão do vento são distribuídos pela estrutura primária.
A deflexão é o inimigo: Os limites de deflexão padrão dos edifícios são insuficientes; os cabeçotes de hangar exigem tolerâncias ultra-estritas para evitar emperramento das portas durante eventos de neve ou vento.
Forças Dinâmicas vs. Estáticas: A engenharia deve levar em conta a energia cinética das portas móveis, incluindo torque do motor, forças de frenagem e carga assimétrica durante a operação.
Engenharia Holística de Envelope: A transferência da carga do vento da face da porta para as colunas do edifício determina a tonelagem de aço necessária e a estratégia de contraventamento lateral.

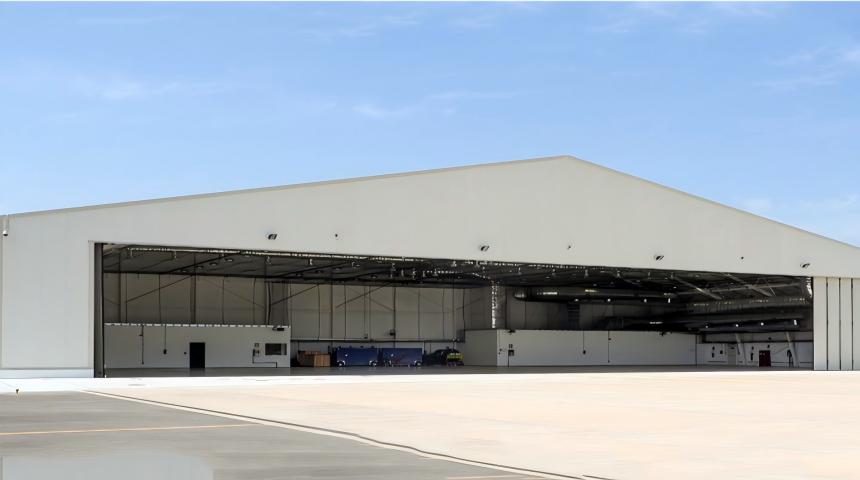

O requisito básico para qualquer instalação de aviação é simples, mas mecanicamente complexo: a estrutura estrutural deve suportar a envolvente do edifício e, ao mesmo tempo, gerir as cargas concentradas da porta do hangar sem exceder os limites de deflexão operacional. Você não pode abordar isso como um armazém comercial padrão. Compare os requisitos de estrutura pesada e rígida de uma instalação de aviação com um padrão edifício de fábrica de aço leve, onde os vãos livres são menores e as cargas dinâmicas nas paredes são insignificantes. Em uma configuração de fabricação leve, as paredes simplesmente ficam ali. Em um hangar, toda a parede frontal se move, muda e recebe o vento.
A engenharia de portas para hangares compartilha tolerâncias de deflexão rigorosas com um parede de cortina de vidro aço construção, onde o desvio lateral excessivo causa falha imediata do componente. Se uma fachada de vidro se deslocar demais, os painéis quebram. Se a plataforma do hangar cede muito, uma porta de 20 toneladas emperra até a metade, encalhando a aeronave e interrompendo as operações. Uma porta fechada do hangar atua como uma enorme vela, capturando a pressão do vento e transferindo-a diretamente para as colunas do edifício e para o diafragma do telhado. A moldura deve possuir rigidez suficiente para evitar oscilações laterais, garantindo que os trilhos da porta permaneçam perfeitamente alinhados sob fortes tensões ambientais.
Quando você está em um local de trabalho e observa uma porta dupla de 36 metros aberta, você pode ouvir fisicamente a estrutura de aço suportar a carga. As colunas suportam as forças de momento, a plataforma sofre a tração vertical e toda a estrutura reage. Se a engenharia falhar por uma fração de polegada, os motores queimarão tentando superar o atrito de uma pista de ligação. É por isso que a porta e a moldura devem ser projetadas em conjunto desde o primeiro dia.
Para projetar uma instalação resiliente, os engenheiros estruturais devem calcular uma combinação de forças estáticas, dinâmicas e ambientais. Esses cálculos determinam o tamanho, o peso e a configuração dos membros da estrutura de aço. Você não pode adivinhar esses números; eles devem ser extraídos dos dados certificados de força de reação do fabricante da porta.
As cargas mortas representam o peso estático do sistema de porta. Isso inclui o peso físico total dos painéis das portas, moldura interna, revestimento externo e todos os componentes mecânicos. Você deve levar em consideração os motores, caixas de engrenagens, cabos de elevação, cintas resistentes e rolos horizontais ou verticais. Exigências pesadas de isolamento aumentam significativamente esse peso.
Calcule o peso da moldura nua das seções da porta.
Adicione o peso da cobertura externa e dos painéis de revestimento interno.
Considere o peso exato do pacote de isolamento.
Inclua a massa do eixo de transmissão, motores e mecanismos de elevação.
As cargas do vento exercem poderosas forças horizontais na envolvente do edifício. A moldura deve gerenciar a distribuição da pressão interna positiva e da pressão de sucção negativa da face da porta para as guias superiores, trilhos inferiores e, finalmente, para as colunas estruturais primárias.
Quando uma porta de 30 metros de largura sofre uma rajada de 160 km/h, a força não atinge apenas a porta; ele é transferido através dos rolos-guia superiores diretamente para a plataforma do edifício, tentando empurrar o telhado para trás. O contraventamento lateral da estrutura primária deve ser suficientemente robusto para absorver este choque sem permitir que as colunas se desviem do prumo.
As cargas verticais e operacionais são fortemente influenciadas pelo clima de inverno. O cálculo da carga de neve no telhado é fundamental porque o peso da neve impacta diretamente a deflexão da viga superior. Se o telhado ceder sob um forte monte de neve, ele empurra a parte superior da porta para baixo. Se a plataforma desviar muito, ela esmagará a parte superior da porta ou prenderá os rolos.
Além disso, os engenheiros devem ter em conta a acumulação de gelo nos próprios painéis das portas. O gelo aumenta a carga permanente e coloca severa tensão operacional nos mecanismos de elevação. Uma porta dupla coberta por meia polegada de chuva congelante pesa significativamente mais do que seu peso de projeto seco, exigindo fatores de segurança mais elevados para cabos e aríetes hidráulicos.
Em regiões propensas a terremotos, as cargas sísmicas introduzem forças laterais dinâmicas. A moldura deve ser projetada para a aceleração lateral da massa da porta durante um evento sísmico. Requisitos de reforço específicos são necessários para evitar que a porta descarrile, emperre ou desmorone para fora quando o solo se desloca. As conexões entre as guias da porta e o aço primário devem permitir movimentos leves sem falhas catastróficas.
O tipo de porta instalada altera fundamentalmente o caminho da carga e a tonelagem de aço necessária da estrutura primária. Compreender essas diferenças é essencial para otimizar o projeto estrutural e evitar grandes excessos de custos durante a fase de detalhamento do aço.
| Tipo de porta | Caminho de carregamento primário | Impacto estrutural na estrutura | Melhor caso de uso |
|---|---|---|---|
| Rolamento inferior / deslizamento | Fundação (carga morta), guias superiores (carga de vento) | Requer fundações altamente projetadas; permite telhados mais leves. | Hangares comerciais enormes com vãos livres extremamente amplos. |
| Dobra dupla (alça/cabo) | Cabeçalho e Colunas | Requer reforço maciço da plataforma para evitar deflexão vertical. | Aviação geral e hangares corporativos de médio porte. |
| Hidráulico | Cabeçalho e Colunas | Requer estrutura pesada para resistir ao impulso horizontal externo (efeito de cunha). | Instalações que exigem altura livre máxima sem sacrificar o pé-direito. |
| Elevador Vertical / Tecido | Ombreiras e Colunas | Requer colunas reforçadas para lidar com o peso empilhado e a transferência de vento. | Locais industriais pesados e ambientes climáticos extremos. |
Para portas rolantes inferiores, a maior parte da carga permanente é transferida diretamente para a fundação de concreto através de trilhos inferiores. O estrutura de aço para hangar de aeronaves lida principalmente com cargas de vento horizontais transferidas através de rolos-guia superiores. Os trilhos inferiores suportam o peso físico da porta mais uma porção localizada da carga do vento. As especificações mecânicas geralmente incorporam sistemas de rolos duplos com rolos horizontais e verticais integrados diretamente na estrutura da guia para gerenciar forças multidirecionais.
Embora isso exija fundações de valas profundas altamente projetadas com trilhos de aço embutidos, permite uma estrutura de aço mais leve na parte superior do telhado. Como o telhado não precisa suportar 40.000 libras de porta de aço, as treliças de vão livre podem ser otimizadas para cargas de neve e vento, em vez de cargas pontuais maciças.
Portas duplas e hidráulicas ficam penduradas diretamente na cabeceira e nas colunas do edifício. Toda a carga permanente, mais as forças dinâmicas de elevação, são suspensas na estrutura do telhado. Isto requer um reforço maciço da treliça ou da plataforma do vão livre para evitar a deflexão vertical. Quando uma porta dupla começa a abrir, o ângulo das correias de elevação puxa para cima e para dentro, criando uma força de momento complexa na viga superior.
Para portas hidráulicas, a estrutura também deve resistir ao impulso horizontal para fora, conhecido como “efeito cunha”, gerado quando os aríetes hidráulicos empurram a porta para abri-la. Os aríetes são montados nas colunas do edifício e empurrados para fora contra o painel da porta. Isto significa que as colunas devem ser fortemente reforçadas para evitar que se curvem para fora sob a pressão dos cilindros hidráulicos.
As portas verticais de elevação e de tecido distribuem as cargas verticalmente ao longo dos batentes e colunas. Esta configuração requer colunas reforçadas para lidar com a transferência da carga do vento e o peso das seções da porta empilhadas ou montantes de tecido no topo da abertura. A plataforma deve suportar os mecanismos de elevação, os motores de serviço pesado e o material coletado quando a porta estiver totalmente aberta. Como essas portas geralmente operam em ambientes com ventos fortes, as travas contra vento e as guias laterais transferem cargas laterais intensas diretamente para os flanges da coluna.
Projetar a estrutura envolve equilibrar custos, requisitos claros de vão e tipo de porta. Reforçar uma plataforma para uma porta dupla de 100 pés acarreta implicações de custo diferentes do que lançar uma base especializada de vala profunda para uma porta rolante inferior. Aumentar o vão livre aumenta exponencialmente a tonelagem de aço necessária para gerenciar as cargas da porta, tornando a seleção antecipada da porta um fator crítico na viabilidade geral do projeto. Você não pode projetar a estrutura de aço e depois comprar uma porta; a porta dita o aço.
A integração com sistemas secundários e de saída também deve ser calculada. O projeto de portas de pessoal acessíveis por ADA, construídas diretamente na folha da porta principal ou dentro de espaços designados, permite a saída de emergência para a linha de voo. Os engenheiros devem calcular o reforço estrutural localizado em torno desses recortes das portas de pessoal para evitar empenamento causado pelo vento. O peso dos acabamentos arquitetônicos especializados ou dos vidros no exterior da porta também deve ser levado em consideração nos cálculos de carga final. Se um arquiteto decidir adicionar painéis de vidro pesados à face da porta por motivos estéticos, o engenheiro estrutural deverá recalcular a carga permanente e os requisitos do mecanismo de elevação.
A utilização de portas de painel único não certificadas, soldadas em campo ou DIY, construídas em aço bruto, apresenta riscos estruturais graves, incluindo empenamento, problemas de quadratura e forças de reação não calculadas. Uma porta soldada fora do quadrado no campo ficará presa nos trilhos, transferindo tensões imprevisíveis para as colunas do edifício. Sistemas de portas projetados de fábrica com perfis de força de reação certificados são essenciais para a segurança da estrutura principal.
Falhas comuns de engenharia incluem não levar em conta o carregamento assimétrico, como um motor puxando mais rápido que outro em uma dobra dupla de elevação por cinta, e ignorar o impulso horizontal para fora dos cilindros hidráulicos. Se um lado de uma porta dupla levantar um pouco mais rápido que o outro, isso criará uma força de torção (torção) na viga superior. O aço deve ser projetado para resistir a esta torção.
Para mitigar estes riscos, o fabricante da porta deve fornecer desenhos de engenharia selados especificando as forças de reação exatas antes que o engenheiro de construção principal finalize o projeto da estrutura de aço. É essencial exigir uma reunião de coordenação pré-projeto entre o engenheiro estrutural responsável e a equipe de engenharia do fabricante da porta. Eles devem concordar com os caminhos de carga, os detalhes da conexão e os limites de deflexão antes de qualquer aço ser fabricado.
Uma instalação de aviação não pode ser projetada isoladamente do seu sistema de portas. A mecânica operacional da porta e as transferências de carga ambiental ditam o design fundamental da moldura primária. Ao avaliar fabricantes, priorize fornecedores que forneçam dados de força de reação transparentes e estampados e demonstrem experiência na integração de caminhos de carga complexos.
Selecione o tipo específico de porta e as dimensões exatas antes de finalizar qualquer pedido de aço primário ou vazamento de fundação.
Obtenha as especificações de carga certificadas do fabricante, garantindo que atendam ao padrão de carga mínima de 30 psf e levem em consideração as cargas de neve locais.
Exija que seu engenheiro estrutural execute uma análise de carga combinada que inclua pesos mortos estáticos e forças operacionais dinâmicas da porta.
Agende uma reunião de coordenação obrigatória entre a equipe de engenharia do fornecedor da porta e o engenheiro estrutural registrado para verificar os pontos de conexão.
R: Embora os requisitos variem de acordo com o código local, os projetos padrão exigem uma pressão de vento mínima de projeto de 30 psf. Em zonas costeiras ou propensas a furacões, estes sistemas são frequentemente dimensionados para suportar velocidades de vento que variam de 185 mph a mais de 170 mph, exigindo reforço lateral pesado.
R: As portas duplas ficam penduradas inteiramente na plataforma. Isto requer um reforço de aço significativo na treliça do telhado para evitar deflexão vertical e torção horizontal durante a operação, especialmente ao levantar os pesados painéis da porta contra a resistência do vento.
R: O peso morto de uma porta de enrolar inferior repousa inteiramente sobre o trilho da fundação. Contudo, a estrutura de aço primária ainda deve ser projetada para absorver as cargas horizontais do vento transferidas através dos rolos-guia superiores fixados à plataforma.
R: Os limites padrão permitem muito movimento. Os hangares exigem limites de deflexão ultra-estritos, muitas vezes L/600 ou melhor, para evitar que a plataforma do telhado ceda sob cargas de neve, o que faria com que as portas maciças emperrassem, emperrassem ou descarrilassem.
R: O efeito de cunha refere-se ao impulso horizontal para fora gerado quando os aríetes hidráulicos empurram uma porta de painel único para abri-la. As colunas e o cabeçalho do edifício devem ser especificamente reforçados para resistir a esta pressão externa e evitar arqueamento estrutural.
R: Sim, as portas de pessoal acessíveis pela ADA podem ser integradas na folha da porta principal ou em espaços de bolso para saída de emergência. No entanto, a moldura da porta circundante requer reforço estrutural localizado para evitar empenamento sob fortes cargas de vento.
