Equilibrar o espaço utilizável com os custos estruturais é o desafio mais difícil ao projetar uma nova instalação esportiva. Uma largura mal calculada leva a margens apertadas e riscos de segurança. Por outro lado, a construção excessiva esgota rapidamente o seu orçamento de construção. Um edifício metálico projetado oferece flexibilidade arquitetônica para resolver exatamente esse problema.
Neste guia de engenharia abrangente, detalharemos as dimensões exatas necessárias para vários esportes. Exploraremos as necessidades estruturais e mergulharemos nas implicações reais de custos de projetos de grande extensão. Por fim, forneceremos etapas práticas para finalizar um layout que maximize a funcionalidade e seus resultados financeiros.
Dominância de extensão clara: Uma estrutura de metal pré-fabricada pode atingir com segurança larguras sem colunas que variam de 60 pés a bem mais de 300 pés. Isso proporciona vistas desobstruídas e áreas de lazer inerentemente seguras.
Dimensionamento específico do esporte: Uma quadra atlética padrão de ensino médio exige uma largura total mínima de 70 a 80 pés. Isso garante acomodação segura para a quadra, zonas de escape e assentos perimetrais básicos.
Flexibilidade multifuncional: Projetar uma instalação como um espaço multiuso exige o cálculo de largura extra para arquibancadas retráteis, palcos de atuação e armazenamento de equipamentos.
Eficiência de custos: Em comparação com as construções tradicionais de madeira ou alvenaria, os edifícios metálicos pré-projetados custam significativamente menos em mão de obra. Eles erguem mais rápido e requerem manutenção mínima a longo prazo.
Assuntos de telhado: Painéis de telhado de alta qualidade são essenciais para edifícios de grandes vãos. Eles gerenciam a acústica interna, suportam isolamento pesado e suportam cargas ambientais externas, como neve e vento.

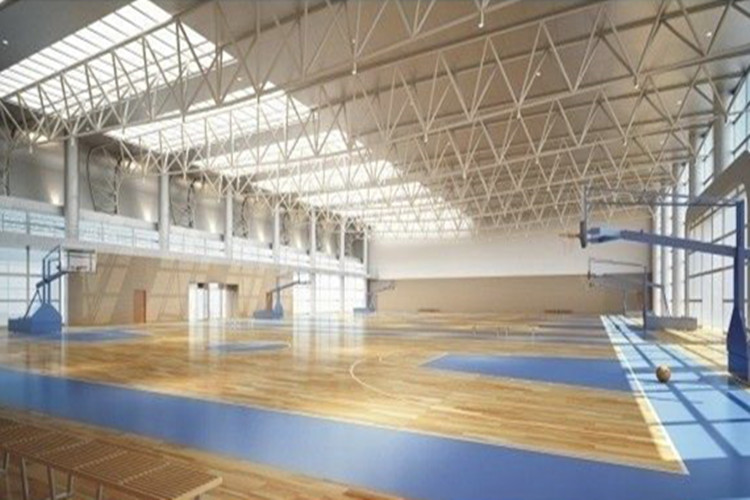

Ao planejar uma instalação esportiva, as colunas de suporte internas são um grande perigo. Eles obstruem a visão dos espectadores e determinam o layout rígido das quadras. Mais importante ainda, representam um grave perigo físico para atletas que se movimentam rapidamente. É exatamente aqui que os princípios de engenharia dos edifícios metálicos modernos se tornam indispensáveis.
Um projeto de vão claro refere-se a uma estrutura de construção que não requer absolutamente nenhuma coluna de suporte interno. Em vez de depender de postes interiores para sustentar o telhado pesado, o peso e as cargas estruturais são transferidos inteiramente para fora. Essas cargas se movem para as robustas colunas externas de aço e descem para a fundação.
Para qualquer centro atlético moderno, o espaço livre de colunas é um requisito inegociável. A estrutura clara do vão proporciona um volume interior completamente utilizável. Conseqüentemente, os gerentes de projeto têm o poder de projetar quadras, assentos e passarelas de pedestres puramente com base no fluxo funcional e não em limitações estruturais. Escolhendo um confiável estrutura de aço para pavilhão esportivo garante a máxima flexibilidade interior.
A principal vantagem deste método de construção é a sua vasta capacidade de expansão. A estrutura tradicional de madeira pesada luta para abranger mais de 60 a 80 pés sem suporte central. Em contraste, as configurações de estrutura de aço de alta resistência apresentam desempenho excepcionalmente bom em larguras enormes.
Estruturas pré-projetadas padrão normalmente apresentam vãos livres que variam de 80 a 150 pés. Esta linha acomoda confortavelmente a grande maioria das necessidades atléticas do ensino médio e da comunidade. Porém, arenas colegiadas ou complexos de formação profissional exigem mais espaço. Para esses projetos, estruturas rígidas personalizadas para serviços pesados podem ser projetadas para abranger com segurança 200 a mais de 300 pés de largura. Alcançar essas enormes larguras arquitetônicas requer engenharia altamente especializada para gerenciar o aumento das cargas do telhado e do impulso horizontal no nível da fundação.
A largura ideal do seu edifício é ditada, em primeiro lugar, pelos desportos praticados no seu interior. A superfície de jogo pintada é apenas o ponto de partida. Você deve levar em consideração meticulosamente as áreas fora dos limites, passarelas de arbitragem e zonas de escape de segurança obrigatórias para evitar lesões.
O basquete é normalmente o principal impulsionador das dimensões do ginásio. É crucial compreender que o edifício físico deve ser significativamente mais largo do que as linhas de madeira pintada. Uma quadra de uma escola secundária tem 15 metros de largura por 84 metros de comprimento. Enquanto isso, uma NCAA ou tribunal profissional mede 15 metros de largura por 94 metros de comprimento.
Para um padrão construção de quadra de basquete, os padrões de segurança da indústria recomendam fortemente um mínimo de 10 pés de espaço de escoamento desobstruído em todos os lados. Portanto, para abrigar com segurança uma única quadra de 50 pés de largura, a largura mínima absoluta do edifício deve ser de 70 a 80 pés. Se sua visão inclui adicionar bancos de equipe, mesas de pontuação e equipamentos de mídia ao longo das linhas laterais, é altamente recomendável expandir essa largura para 85 ou 90 pés.
Diferentes esportes têm requisitos de pegada exclusivos que ditarão a largura da estrutura estrutural.
Voleibol: Uma quadra regulamentar de vôlei tem 29,5 pés de largura. Embora exija menos largura de piso do que o basquete, exige uma folga vertical significativa. Um mínimo de 25 pés de altura livre é padrão. Um edifício de 60 pés de largura acomoda facilmente uma única quadra de vôlei com amplas zonas de segurança para jogadores de mergulho.
Tênis: O tênis indoor requer dimensões espaciais estritas para permitir um jogo de base profundo e saques amplos. Uma única quadra de tênis coberta exige uma largura mínima de construção de 60 pés e um comprimento de 120 pés.
Layouts de vários tribunais: Muitas instalações municipais maximizam a utilidade colocando dois tribunais lado a lado. Para acomodar duas quadras de basquete de escolas secundárias colocadas adjacentes uma à outra, a estrutura de aço exigirá um vão livre de 120 a 150 pés. Isto representa zonas de segurança e uma rede divisória central.
| Tipo de esporte | Largura do Tribunal de Regulação | Zona de segurança recomendada por lado | Largura Mínima do Edifício |
|---|---|---|---|
| Basquete colegial | 50 pés | 10 pés - 15 pés | 70 pés - 80 pés |
| Basquete NCAA | 50 pés | 15 pés | 80 pés |
| Voleibol | 29,5 pés | 10 pés - 15 pés | 60 pés |
| Duplas de tênis | 36 pés | 12 pés | 60 pés |
Além das linhas pintadas das quadras de atletismo, o layout funcional das instalações influencia fortemente o projeto final. Deixar de levar em conta os requisitos espaciais secundários durante a fase de projeto muitas vezes leva a um edifício apertado e ineficiente.
A capacidade do público é o principal fator determinante da largura do edifício. As arquibancadas consomem uma enorme quantidade de espaço. Como regra geral, um banco padrão de arquibancadas retráteis adicionará cerca de 24 a 30 polegadas de profundidade por linha.
Se o seu programa exigir 10 fileiras de assentos em um lado da quadra, você deverá adicionar aproximadamente 20 a 25 pés à largura total do edifício. Se você quiser assentos no estilo de estádio em ambos os lados de uma quadra central, deverá adicionar 12 a 15 metros de largura ao requisito básico de 21 metros. Isso aumenta rapidamente a largura total do vão livre para 110 ou 120 pés.
A conformidade com os códigos de construção locais e padrões de acessibilidade também determinará a largura mínima. Um funcional pavilhão desportivo interior devem ter rotas de saída de pedestres claras. Isto é especialmente crítico durante dias de torneio lotados.
As passarelas localizadas atrás das áreas de assento ou ao longo do perímetro devem permanecer totalmente livres de equipamentos esportivos e reforços estruturais. Certifique-se de que seu projeto aloque pelo menos 1,5 a 2,5 metros de largura exclusiva para passarelas de pedestres ao longo dos principais corredores de tráfego. Isso garante a conformidade com padrões rígidos de segurança contra incêndio e evacuação de emergência.
O setor de construção comercial está testemunhando uma grande mudança na forma como as instalações esportivas são conceituadas. Os desenvolvedores de projetos modernos estão abandonando os ginásios descartáveis. Em vez disso, a tendência atual favorece fortemente arenas hiperflexíveis e multifuncionais. As instalações agora são rotineiramente projetadas com largura extra para acomodar quadras modulares. Isso permite a transição de uma arena de basquete na noite de sexta-feira para um torneio de pickleball com várias quadras no sábado de manhã.
Além disso, a sustentabilidade e a eficiência operacional estão orientando os parâmetros de design. Estruturas de grandes vãos integram cada vez mais painéis metálicos espessos e isolados e revestimentos acústicos especializados. Gerenciar o vasto volume cúbico de ar dentro de um edifício de 150 pés de largura requer envelopes térmicos rigorosos para atingir metas de energia líquida zero. Consequentemente, os engenheiros estruturais devem levar em conta a carga permanente adicional destes pesados materiais acústicos e térmicos ao calcular os requisitos primários da estrutura de aço.
Projetar um espaço enorme e sem colunas requer engenharia precisa e especializada. À medida que a largura do edifício aumenta, as forças físicas que actuam sobre a envolvente multiplicam-se significativamente.
Um edifício mais amplo equivale a uma área de superfície de telhado significativamente maior. Esta ampla superfície suspensa deve ser meticulosamente projetada para lidar com tensões ambientais severas. Investindo em prêmio cobertura de ginásio é crítico. Primeiro, um telhado amplo deve suportar pesadas cargas de neve sazonais sem ceder. Em segundo lugar, deve resistir às intensas forças de elevação do vento, que aumentam naturalmente em grandes superfícies arquitetónicas.
Além disso, a estrutura do telhado deve suportar cargas colaterais substanciais. Numa instalação desportiva moderna, a estrutura do tecto suporta frequentemente equipamento suspenso pesado. Isso inclui cestas de basquete retráteis, placares digitais centrais e enormes dutos HVAC. Coberturas metálicas com costura permanente são geralmente a escolha preferida na indústria. Para um desempenho ideal, a integração de painéis sanduíche de PU ou lã de rocha de 50 mm a 100 mm proporciona excelente resistência térmica e proteção contra vazamentos.
Existe uma relação direta de engenharia entre a largura de um edifício e a inclinação do telhado e a altura do beiral exigidas. Um edifício mais amplo requer uma inclinação do telhado cuidadosamente calculada para garantir o escoamento adequado de água e neve. Mesmo um telhado de inclinação baixa resultará em um pico de cumeeira central significativamente mais alto quando se estende por 150 pés, em comparação com uma extensão de apenas 60 pés.
Para instalações esportivas, a altura do beiral deve ser alta o suficiente para permitir uma jogabilidade adequada. Uma altura mínima de beiral de 24 a 30 pés é padrão para a maioria dos pavilhões esportivos. Isso garante que bolas de vôlei ou passes errados de basquete não atinjam o teto ou as luminárias penduradas.
Ao avaliar materiais de construção para instalações desportivas de grande escala, os decisores devem olhar muito além dos preços iniciais dos materiais. Os custos do ciclo de vida, a integridade estrutural e os requisitos de manutenção a longo prazo determinam o verdadeiro valor do investimento. Estruturas metálicas projetadas oferecem vantagens empíricas em relação à madeira ou alvenaria tradicional.
A principal vantagem estrutural reside na natureza pré-projetada dos componentes. Ao contrário do concreto, que requer longos tempos de vazamento e cura no local, os componentes metálicos da construção são fabricados em um ambiente de fábrica controlado. A utilização de aço de seção H Q355B ou Q345B de alta resistência para as estruturas primárias garante enorme capacidade de suporte de carga. Esses componentes chegam ao canteiro de obras pré-cortados, pré-perfurados e prontos para montagem rápida.
Este processo de construção simplificado reduz significativamente as horas de trabalho e os custos de aluguel de máquinas pesadas. Os gestores de projetos relatam consistentemente que edifícios pré-projetados podem reduzir os prazos gerais de construção em 20% a 30% em comparação com os métodos convencionais. Além disso, o aço inorgânico não suporta o crescimento de fungos e é completamente imune a infestações por cupins.
| Recurso | Aço Pré-Projetado | Madeira Pesada / Madeira | Bloco de Concreto / Alvenaria |
|---|---|---|---|
| Extensão livre máxima | Mais de 300 pés | Normalmente abaixo de 100 pés | Requer colunas internas |
| Velocidade de construção | Pré-fabricação rápida de fábrica | Moderado | Cura lenta necessária |
| Resistência a pragas e podridão | Alto Inorgânico | Baixo Requer tratamento químico | Alto |
| Necessidades de manutenção | Mínimo | Selagem/mancha moderada | Tuckpointing moderado |
| Carga de Fundação | Moderado | Leve a Moderado | Muito Pesado |
Compreender as implicações financeiras da ampliação de uma instalação é fundamental para os planejadores de projetos. Embora as estruturas metálicas forneçam a capacidade de abranger distâncias enormes, aumentar a largura altera fundamentalmente a física da engenharia e o orçamento final.
A física de um projeto de vão livre determina que todo o peso do telhado e as pressões ambientais devem ser transferidos para fora, para as paredes externas. À medida que a largura do vão livre aumenta, a cumeeira central do telhado fica ainda mais distante das colunas laterais de suporte.
Para manter a integridade estrutural absoluta sem flacidez, as estruturas rígidas primárias devem ser fabricadas com metal substancialmente mais espesso e de maior calibre. Para larguras padrão de até 100 pés, a construção padrão em viga I é altamente econômica. No entanto, à medida que a largura solicitada ultrapassa 150 pés, o volume de aço bruto necessário aumenta exponencialmente. Placas de aço mais espessas, parafusos maiores de alta resistência e almas de vigas mais profundas tornam-se necessárias. Os planejadores de instalações devem avaliar cuidadosamente se uma largura de 150 pés é estritamente necessária ou se uma largura mais estreita de 120 pés pode atender a todos os requisitos funcionais a um custo de material drasticamente menor.
A fundação de concreto é outra área crítica onde a largura do edifício influencia diretamente os resultados financeiros. Um edifício mais amplo apresenta uma área de cobertura maior. Consequentemente, a estrutura irá captar mais vento e acumular significativamente mais neve.
Embora a estrutura seja projetada para suportar essas cargas, esse imenso peso deve, em última análise, ser suportado pela terra abaixo. Quanto mais largo for o telhado, maiores serão as forças para baixo e para fora exercidas na base das colunas. Para neutralizar com segurança esse impulso horizontal para fora, os engenheiros estruturais devem projetar sapatas de concreto mais largas e profundas e incorporar reforços de vergalhões de aço densos.
Passar de esboços preliminares a projetos acionáveis requer uma abordagem sistemática. Para garantir que as dimensões finais atendam aos rigorosos códigos de segurança e às regulamentações atléticas específicas, as partes interessadas devem seguir um processo de seleção estruturado.
Primeiro, defina explicitamente o caso de uso principal. Se você estiver construindo uma instalação dedicada para treinamento de basquete, uma largura de 80 pés utilizando uma estrutura rígida padrão é altamente econômica. No entanto, se o objetivo for um centro comunitário poliesportivo com arquibancadas retráteis, você deve especificar um vão livre de pelo menos 36 metros. Neste cenário, a seleção de colunas de aço para serviços pesados Q355B combinadas com terças C/Z galvanizadas garante a integridade estrutural necessária para vãos mais largos.
Segundo, faça parceria com um fabricante especializado no início da fase conceitual. Engenheiros estruturais profissionais podem analisar sua localização geográfica específica para determinar classificações localizadas de elevação do vento e requisitos sísmicos. Eles recomendarão a largura exata que acomoda perfeitamente suas necessidades esportivas, ao mesmo tempo que utiliza espaçamento estrutural padrão e econômico. Esta abordagem colaborativa evita o erro dispendioso de engenharia excessiva do edifício.
Selecionar a largura ideal para suas instalações esportivas é um delicado ato de equilíbrio entre necessidades espaciais, regulamentos de segurança e restrições orçamentárias. A escolha das dimensões corretas garante que suas instalações esportivas funcionem perfeitamente nas próximas décadas. Acomoda atletas e espectadores sem parecer apertado ou perigoso.
O aço pré-projetado continua sendo a escolha mais confiável, durável e econômica para a criação de espaços amplos e abertos. Proporciona áreas enormes e sem colunas que a madeira e a alvenaria tradicionais simplesmente não conseguem igualar de forma segura ou económica. Sempre consulte especialistas em engenharia estrutural para finalizar as dimensões do seu edifício. Esta etapa crucial garante durabilidade a longo prazo, garante conformidade rigorosa com os códigos e maximiza o valor geral do seu investimento em construção.
Pronto para projetar suas instalações esportivas personalizadas com precisão exata de engenharia? Explore nossas soluções arquitetônicas de alto desempenho e obtenha um orçamento personalizado em Estrutura de aço sino para o seu próximo projeto hoje.
Embora uma quadra de basquete padrão de uma escola meça exatamente 15 metros de largura, o prédio em si deve ser significativamente mais largo. Engenheiros e associações atléticas recomendam fortemente uma largura mínima de construção de 70 a 80 pés. Este espaço extra fornece uma zona de escape segura de 3 metros em cada linha lateral, evitando colisões dos jogadores com paredes duras. Ele também acomoda com segurança pequenas seções de assentos para espectadores ou mesas de pontuação.
Do ponto de vista puramente de engenharia, colunas internas são possíveis, mas são altamente desencorajadas no projeto de instalações esportivas. As vigas de suporte internas criam graves riscos de segurança para atletas que se movem rapidamente. Além disso, obstruem completamente os ângulos de visão dos espectadores nas arquibancadas e limitam permanentemente a funcionalidade multifuncional do espaço. É precisamente por isso que as estruturas metálicas transparentes são o padrão exigido pela indústria.
Os avanços na engenharia estrutural permitem que edifícios metálicos pré-projetados alcancem grandes vãos livres. Projetos de estrutura rígida padrão podem abranger facilmente e com segurança até 300 pés de largura sem exigir uma única coluna de suporte interno. Para projetos arquitetônicos especializados, estruturas personalizadas para serviços pesados podem ampliar ainda mais esses limites.
Painéis de cobertura metálica com costura vertical combinados com camadas espessas de isolamento são amplamente considerados a escolha ideal. Estes painéis especializados interligam-se acima da superfície do telhado, ocultando completamente os fixadores. Isso proporciona resistência superior à infiltração e vazamentos de água. Além disso, os sistemas de juntas verticais são projetados para lidar com a expansão e contração térmica que ocorre naturalmente em edifícios muito amplos expostos ao sol.
O custo de uma instalação de 30 metros de largura varia significativamente com base na localização geográfica, requisitos de carga de neve/vento e acabamentos internos. Geralmente, o kit de aço estrutural bruto para um edifício deste tamanho varia de US$ 15 a US$ 25 por pé quadrado. No entanto, uma vez que você leva em consideração fundações de concreto, painéis de isolamento premium, pisos esportivos especializados e mão de obra de montagem, uma instalação pronta para uso totalmente acabada normalmente varia de US$ 75 a US$ 150 por pé quadrado.
Para edifícios com largura de 100 a 150 pés, geralmente é preferível uma inclinação baixa do telhado para manter um volume cúbico interior gerenciável e reduzir os custos de aquecimento/resfriamento. Um tom de 1:12 ou 2:12 é padrão na indústria. Esta ligeira inclinação é perfeitamente adequada para evitar chuvas fortes e neve ao utilizar um telhado de metal com costura vertical de alta qualidade, ao mesmo tempo que evita que a altura da cumeeira central se torne excessivamente alta.
