Você entra no site. A estrutura de aço está pronta. O concreto está curado. Você está pronto para se mudar. Em seguida, a equipe de instalação chega para instalar seu equipamento de manuseio de materiais. Uma dura realidade se instala. As linhas dos telhados são muito baixas. As colunas não suportam a carga dinâmica. Você está planejando uma nova instalação? Paredes robustas e um telhado à prova de intempéries protegem seus ativos. No entanto, o fluxo de trabalho interno é o que realmente impulsiona a sua lucratividade.
Muitos compradores projetam seus edifícios primeiro. Eles tratam o manuseio de materiais como uma reflexão tardia. Esta é uma armadilha perigosa. Este descuido inevitavelmente causa futuras adaptações dispendiosas. Compromete as alturas de elevação. Às vezes, até cria graves riscos de segurança. Neste guia, você aprenderá como selecionar a solução de elevação certa desde o primeiro dia. Suas instalações devem funcionar como uma máquina bem lubrificada.
Uma ponte rolante é o coração da produção industrial. Sua principal função é levantar, abaixar e transportar cargas pesadas horizontalmente. Ele se move através do espaço aéreo não utilizado de uma instalação. Você utiliza imóveis verticais em vez de encher o chão com empilhadeiras. Isso otimiza drasticamente a metragem quadrada utilizável em um ambiente movimentado de fabricação ou armazenamento.
Para compreender como esse maquinário se integra à sua arquitetura, você deve reconhecer seus principais componentes mecânicos. A ponte é a viga estrutural primária que mede a largura do edifício. A talha atua como o músculo da operação. Ele usa cabo de aço ou corrente resistente para levantar e abaixar a carga útil. O carrinho é a unidade transportadora que abriga a talha. Ele viaja para frente e para trás lateralmente ao longo da ponte. Finalmente, a pista fornece os trilhos fixos e as vigas de suporte. Isso permite que toda a montagem da ponte percorra toda a extensão do corredor.

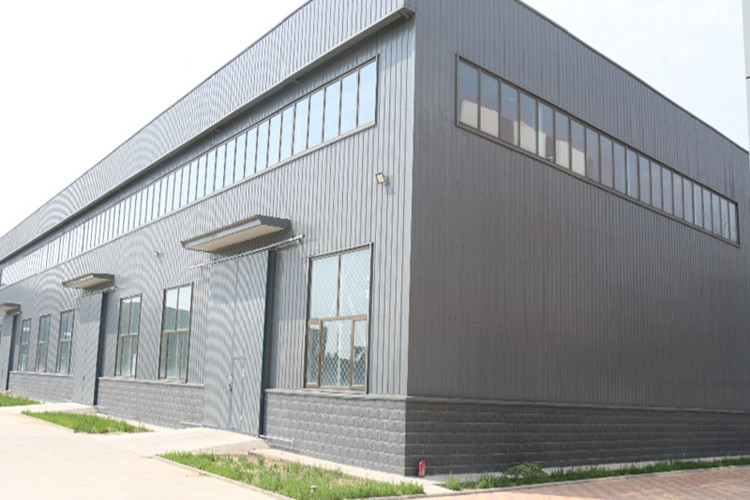

Edifícios metálicos pré-projetados proporcionam o ambiente ideal para uma sistema de ponte rolante. As estruturas tradicionais com estrutura de madeira falham sob estresse dinâmico. Colunas e vigas de aço rígido são diferentes. Eles são personalizados especificamente para absorver cargas dinâmicas, vibrações intensas e oscilações laterais geradas pela movimentação de materiais pesados. Alinhar antecipadamente suas especificações de elevação com seus projetos arquitetônicos garante a máxima integridade estrutural.
Selecionar a configuração correta é uma decisão decisiva. O equipamento determina sua velocidade operacional diária. Também determina os requisitos fundamentais da sua estrutura de aço. Deixe-me detalhar as configurações primárias disponíveis para os fabricantes modernos.
A escolha entre uma viga simples ou dupla influencia a sua carga útil máxima. Ele também determina a folga superior necessária. Projetos de viga única utilizam uma viga de ponte. Geralmente são mais econômicos, mais leves e mais rápidos de montar. Essas configurações acomodam cargas mais leves, normalmente abaixo de 15 toneladas e vãos mais curtos. Eles exigem menos espaço livre superior. Isso faz com que eles se encaixem perfeitamente em edifícios com telhados mais baixos.
As configurações de viga dupla utilizam duas vigas de ponte robustas. Esta configuração é essencial para um guindaste resistente aplicação. O carrinho e a talha passam por cima das duas vigas. Eles não ficam pendurados por baixo. Isto fornece a altura máxima do gancho. Você pode levantar máquinas volumosas muito mais alto do chão. As vigas duplas não são negociáveis para capacidades superiores a 15 toneladas. Eles também são necessários para vãos de construção excepcionalmente amplos.
Esta classificação refere-se à interação mecânica entre as rodas da ponte e a pista. Os sistemas de execução superior apresentam uma ponte que percorre a superfície superior das vigas da pista. Este é o padrão da indústria para elevação de alta capacidade. As colunas do edifício suportam o enorme peso compressivo diretamente de cima. Os sistemas suspensos apresentam uma ponte que se desloca ao longo do banzo inferior da viga da pista. Esses sistemas suspensos são fenomenais para maximizar o espaço físico. Desde que o telhado seja projetado para suportar a tensão, eles são suspensos diretamente nas vigas do teto. Isto elimina a necessidade de colunas de suporte volumosas ao longo das paredes.
Para tornar isso prático, aqui está um padrão de comparação direta para a fase de planejamento de sua instalação.
| Especificação | Configuração de viga única | Configuração de viga dupla |
|---|---|---|
| Capacidade Ideal | Até 15 toneladas | 15 toneladas a mais de 50 toneladas |
| Limite de amplitude | Vãos mais curtos até 20 metros | Grandes vãos livres superiores a 30 metros |
| Requisito de liberação | É necessária pouca folga superior | É necessária uma grande folga superior |
| Impacto Estrutural | Enquadramento padrão Q235B ou Q355B | Requer colunas de seção H soldadas para serviços pesados |
Especificar demais seu equipamento de elevação consome capital. A subespecificação cria graves riscos de segurança. Isso leva à queima prematura do motor. Uma avaliação rigorosa do seu fluxo de trabalho diário é a etapa mais crítica do processo de aquisição.
A capacidade não se trata apenas do peso máximo no gancho. É igualmente uma questão de frequência dos elevadores. A Crane Manufacturers Association of America classifica os equipamentos por ciclo de trabalho. Os sistemas Standby ou Light Duty são adequados para tarefas de manutenção pouco frequentes. As cargas raramente atingem o limite máximo aqui. Os sistemas Severe Duty são construídos para fabricação contínua. Pense em siderúrgicas ou fábricas pesadas. Eles constantemente levantam cargas perto do seu limite absoluto.
Olhando para o cenário industrial atual, vemos uma grande mudança em direção ao manuseio automatizado de materiais. As modernas instalações siderúrgicas integram cada vez mais sensores inteligentes e tecnologia anti-oscilação. Os inversores de frequência variável monitoram a estabilidade da carga e evitam a fadiga do operador. Os edifícios modulares de aço são agora projetados para acomodar essas atualizações robóticas desde a fase de projeto. Os gerentes de fábrica querem estruturas preparadas para o futuro. Eles exigem colunas de aço Q355B de alta qualidade que possam lidar com talhas manuais atuais e futuros sistemas automatizados sem exigir reforços estruturais posteriormente.
Ao determinar a tonelagem necessária, você deve considerar mais do que a bobina de aço mais pesada. A carga de trabalho segura deve abranger o peso do material mais a tara de todo o equipamento de amarração. Barras espaçadoras, correntes resistentes, eslingas e ímãs de elevação adicionam massa significativa. Se o seu produto mais pesado pesa 9 toneladas e o seu cordame pesa 1,5 toneladas, uma talha de 10 toneladas é perigosamente insuficiente. Você deve atualizar para um sistema de 15 toneladas para manter margens de segurança rigorosas.
As dimensões físicas do seu sistema de elevação determinam diretamente os parâmetros arquitetônicos da sua instalação metálica. Ignorar alguns centímetros no papel resulta em equipamentos que, na realidade, raspam o teto.
O vão representa a distância horizontal entre os pontos centrais dos dois trilhos da pista. Um vão mais amplo cobre mais área útil. No entanto, exige uma viga de ponte mais espessa para evitar a deflexão no ar. Um vão livre padrão de 20 metros requer colunas de seção H soldadas cuidadosamente projetadas. Seu engenheiro estrutural deve equilibrar a cobertura de piso desejada com o custo crescente do aço pesado necessário para suportar uma ponte mais larga.
A altura de elevação é a distância vertical do chão até o gancho na sua posição mais alta. Esta métrica é rigidamente limitada pela altura do beiral do edifício e pela inclinação do telhado. Se suas operações exigirem a reviravolta de soldagens enormes ou o empilhamento de contêineres, você deverá estabelecer esse requisito de altura antes de finalizar os planos de construção.
Os códigos de segurança ocupacional exigem zonas de liberação rigorosas. Normalmente, deve haver um mínimo de 3 polegadas de folga vertical entre o ponto móvel mais alto do carrinho e a obstrução estacionária mais baixa no telhado. Sempre recomendamos projetar um buffer de 6 a 8 polegadas. Este espaço extra evita atritos e colisões estruturais. Ele também permite acesso seguro para manutenção, longe de iluminação alta e sprinklers contra incêndio.
A interação física entre o seu equipamento de elevação e a estrutura do edifício determina a estabilidade geral. Projetar a estrutura de suporte é uma fase altamente técnica. As necessidades de manuseio de materiais influenciam diretamente as decisões arquitetônicas aqui.
O pista de guindaste é o sistema de trilhos fundamental. Ele permite que a ponte percorra toda a extensão de suas instalações. Seu papel vai muito além de apenas fornecer um caminho. A viga da pista deve absorver imensas forças dinâmicas. Ele os canaliza com segurança para longe do mecanismo de elevação e para as fundações de concreto. Quando uma talha carregada para abruptamente, ela gera um impulso lateral agressivo. Os engenheiros dimensionam as vigas da pista com precisão para evitar flexões excessivas. Imagine o barulho ensurdecedor de um carrinho desalinhado encostado nos trilhos. Isto é exatamente o que os limites de deflexão adequados evitam.
Você deve decidir como a pista será mantida no ar. Os sistemas apoiados em edifícios montam as vigas da pista diretamente nas colunas estruturais da oficina de aço. Este método é altamente eficiente em termos de espaço. Deixa sua planta completamente desobstruída. As colunas principais do edifício são projetadas como colunas escalonadas equipadas com suportes soldados para serviços pesados. A estrutura primária suporta toda a carga dinâmica. Portanto, as colunas de aço Q355B e as fundações de concreto devem ser significativamente aumentadas.
Os sistemas independentes utilizam uma rede independente de colunas de aço. Eles estão completamente separados das paredes do edifício. Isto consome mais espaço devido às pernas de apoio dedicadas. No entanto, é uma solução altamente flexível ao atualizar um sistema existente oficina com guindaste capacidades. Se as fundações padrão não tiverem profundidade para suportar uma pista ligada ao edifício, um sistema independente é a alternativa mais segura.
A aquisição de equipamento de elevação industrial é uma despesa de capital importante. Ver esta compra estritamente através das lentes dos custos iniciais da fatura leva a decisões erradas a longo prazo.
A especificação da sua talha determina diretamente o volume e o tipo de aço necessário. Finalizar o orçamento do edifício antes de selecionar o equipamento de elevação é um erro frequente. Isso leva a um grave choque no adesivo quando o engenheiro exige colunas mais grossas. Um sistema com capacidade de 20 toneladas requer colunas de construção substancialmente mais pesadas em comparação com uma configuração de 5 toneladas. Cargas dinâmicas requerem bases de concreto mais largas para neutralizar as forças de frenagem. Optar por um sistema de viga dupla de topo para maximizar a altura do gancho pode até exigir o aumento da altura geral do beiral. Isso aumenta os custos de revestimento externo e isolamento.
Apesar dos elevados prémios estruturais iniciais, o retorno do investimento num horizonte de 10 anos é altamente atraente. Os sistemas de elevação suspensa reduzem drasticamente a dependência de frotas de empilhadeiras tradicionais. As empilhadeiras exigem corredores de trânsito amplos. Eles ocupam um espaço valioso que poderia abrigar máquinas de produção geradoras de receita. As pontes rolantes proporcionam movimentos suaves e controlados. Eles limpam os corredores do tráfego de empilhadeiras. Isso reduz significativamente a probabilidade de colisões no local de trabalho e tempo de inatividade do equipamento.
O manuseio de materiais industriais é uma operação inerentemente de alto risco. Cortar atalhos durante a fase de projeto leva a falhas estruturais catastróficas, multas regulatórias e ferimentos graves.
Uma questão profundamente alarmante no setor industrial é a instalação de pontes rolantes personalizadas dentro de edifícios agrícolas leves. Os celeiros de madeira possuem capacidade praticamente nula para absorver impulso lateral. Quando uma talha carregada para repentinamente, a energia cinética é transferida diretamente para os suportes. Isto corre o risco de cisalhamento estrutural imediato. Uma oficina de aço com estrutura rígida especialmente construída é a única opção confiável.
Não trate a instalação de um sistema de elevação como um projeto DIY. O reaproveitamento de vigas de aço ultrapassa margens críticas de segurança. Engenheiros estruturais licenciados calculam variáveis complexas. Eles analisam cargas de vento padrão em torno de 0,5 KN/m2 e vida útil em fadiga microscópica ao longo de milhares de ciclos de elevação. Contar com profissionais certificados protege sua força de trabalho e seu investimento de capital.
As soluções de elevação suspensa mais eficazes nunca são deixadas de lado. O sistema ideal funciona em perfeita harmonia com a estrutura do seu edifício. Otimiza o espaço vertical, mantendo rigorosos padrões de segurança.
Entenda a capacidade, extensão e altura de elevação necessárias antes de finalizar os projetos arquitetônicos. Isso evita modificações estruturais dispendiosas e fluxos de trabalho comprometidos. Aconselhamos vivamente a comunicação das necessidades específicas de manuseamento de materiais ao seu fabricante desde o primeiro dia. Uma abordagem colaborativa garante uma instalação preparada para produtividade máxima.
Se você está pronto para projetar uma instalação de aço estrutural que integre perfeitamente suas necessidades de elevação pesada, você precisa de soluções de engenharia profissionais. Visite Estrutura de aço sino para explorar oficinas de metal personalizadas, adaptadas às suas necessidades operacionais precisas. Garanta que sua próxima construção seja segura, compatível e construída para durar.
Sim, mas requer estritamente uma análise estrutural abrangente por um engenheiro licenciado. O engenheiro deve avaliar se as colunas atuais e a fundação de concreto podem suportar as cargas dinâmicas adicionadas. Se a estrutura existente for insuficiente, provavelmente será necessário instalar um sistema de pista independente. Isto utiliza colunas de suporte independentes e bases de concreto isoladas, em vez de amarrar a estrutura primária.
As pontes rolantes operam em vigas elevadas fixadas nas paredes ou apoiadas em colunas altas. Isso mantém toda a área livre para produção. Os guindastes de pórtico apresentam pernas altas e rígidas equipadas com rodas que se deslocam diretamente no piso da instalação. Embora os guindastes de pórtico sejam excelentes para uso externo, seus trilhos no nível do chão podem obstruir o fluxo de trabalho e consumir espaço valioso no solo.
Os códigos de segurança geralmente exigem um espaço mínimo de 3 polegadas entre o ponto móvel mais alto do sistema de guindaste e a obstrução fixa mais baixa do telhado. No entanto, os engenheiros estruturais recomendam enfaticamente projetar com pelo menos 6 a 8 polegadas de folga. Este espaço extra é crucial para permitir que o pessoal de manutenção tenha acesso seguro ao equipamento para inspeções.
Um guindaste é classificado como serviço pesado com base em seu ciclo de trabalho. Isso mede a frequência e intensidade com que opera. As classificações de serviço pesado indicam que o equipamento foi projetado para levantar cargas constantemente em sua capacidade nominal máxima ou próximo a ela. Esses sistemas normalmente apresentam projetos robustos de viga dupla, fiação especializada resistente ao calor e motores superdimensionados para evitar superaquecimento em ambientes de fabricação 24 horas por dia, 7 dias por semana.
Absolutamente. As lajes de concreto padrão são projetadas apenas para suportar cargas estáticas do piso. As colunas que sustentam uma pista de guindaste devem suportar pesos verticais intensos e forças laterais agressivas provenientes da frenagem. Você deve escavar e colocar fundações especializadas de concreto fortemente armado diretamente abaixo de cada coluna de suporte. Isso evita que o concreto rache sob tensão dinâmica.
Fatores ambientais desempenham um papel importante na engenharia estrutural. As cargas do vento exercem pressão horizontal nas paredes exteriores, enquanto a atividade sísmica cria violentos tremores no solo. Quando combinado com o impulso dinâmico de um guindaste em movimento totalmente carregado, a estrutura do edifício sofre estresse extremo. Os engenheiros devem calcular esses casos de carga combinados para especificar colunas de aço Q355B mais espessas e sistemas de contraventamento especializados.
Quando projetada corretamente e mantida adequadamente, uma oficina de aço com estrutura rígida pode facilmente durar 50 anos ou mais. O próprio equipamento de elevação normalmente tem uma vida útil de 15 a 25 anos antes de exigir grandes revisões mecânicas. Inspeções regulares do alinhamento da pista e das conexões dos parafusos estruturais são essenciais para maximizar a longevidade do edifício e do maquinário.
